微差压传感器，用于监测差压信号，并通过数采仪传输至计算机进行分析。为了使您能够正确使用该设备，充分发挥该设备的效能，请在使用前认真阅读本说明书，充分理解有关事项，尤其是说明书中用黑体字标示“警告” 、“注意”的部分。在使用过程中，请正确理解该设备的工作性能，严格按照操作规程进行。
    本说明书由本公司修订，发布内容解释权归本公司。本公司保留随时对本说明书进行修改和编辑的权力，我们将把与用户有关的修订内容及时通知客户。
    阅读或使用本说明书时，如有不明之处，请及时与我单位联系。

警 告：

1.安装、使用前必须认真阅读本说明书！

2.此宽量程高精度差压传感器信号地与电源负极相连，并与金属外壳相通，所以此宽量程高精度差压传感器在安装和使用时外壳必须可靠接地，并与控制室地可靠隔离！

3.防护等级IP67未考虑信号线LEMO插头处，为确保防护性能，在安装时一定要插上五芯信号线LEMO插头，装上胶垫，接上并拧紧防爆挠性管。

4.严禁带电安装、拆卸和维护！

5.在爆炸性气体环境中严禁打开！

6.该设备内部电路用户不得擅自改动！

7.检修时不得修改本电路及关联电路的元器件型号、规格及参数！

8.RTU数字网络传输仪是此宽量程高精度差压传感器的关联设备，必须与之一起连接起来使用。未经关联，不得使用！

1 概述

CASI-DPS128宽量程微差压传感器（Differential Pressure Sensor）是采用薄膜耦合原理气体介质中的差压的换能（敏感）元件。差压信号，并通过数采仪传输至计算机进行分析。
    该设备具有防零漂设计，可在一定静态压力下工作，并对静态压力无输出，可以直接与数采仪连结，通过有线或无线网络传输可组织成传感器网络测量系统。

1.1  关联设备：数采仪

1.2  防护等级：IP66（未考虑信号线lemo插头处）

1.3工作环境条件

a) 环境温度：-40℃～75℃或-40℃～125℃；

b) 相对湿度：≤99%无凝结 ；

c) 大气压力：80kPa～110kPa；

d) 测量介质温度：≤125℃。

1.4 特性

无零漂；

双档输出:1倍静压档和10倍交变档；

高量程：<1%(20kPa)；

低噪声：30μv，等效声压1mPa（34dB）。

2 外形结构和工作原理

{C}2.1 {C}{C}外形尺寸及重量

a)外形：T形。 b)外形尺寸：长170mm×宽150mm×Ф76mm。c)重量：约2.5kg。

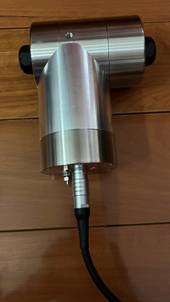

图1   CASI-DPS128微差压传感器外形图

{C}2.2 {C}{C}工作原理
    本差压传感器是采用电容耦合原理检测气体中的压力波的换能（敏感）元件，差压传感器将压力波引起的敏感器垂直振动产生电流信号输出，灵敏度高，无需调零。敏感器具有一定的抗振动干扰性能。敏感单元不会因外界影响（如温度，时间等）而改变其长期稳定性，该差压传感器具有：体积小、重量轻、安装使用方便的特点。

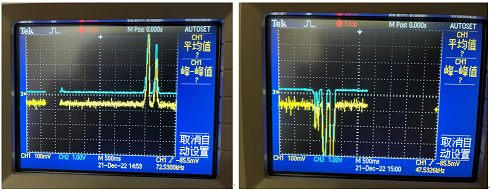

图2  正压和负压两种状态输出信号

差压传感器是一个内部有多重负反馈控制的结构，能够将敏感块的机械运动转化为电子信号。

宽量程高精度差压传感器通过互补检波，降低非线性效应。

保证在低声压测量时的高灵敏度检测输出背景电噪声小于10μv。

该差压传感器具有防爆设计，可在一定静态压力下工作，并对静态压力无输出，可以直接与数采仪连结，有线或无线网络传输可组织成传感器网络测量系统。

3 技术参数

1倍档高声压档量程(1Hz)：180dB(20100Pa，失调1%)；

1倍静压档高声压灵敏度(1Hz)：0.7±0.05mv/Pa；

10倍交变档量程(1Hz)：160dB(3.4Pa，失调0.5%)；

10倍交变档灵敏度(1Hz)：7±0.5mv/Pa（×10）；

动态范围(1Hz)：128dB；

交变档3dB带宽：0.01Hz-60Hz(6000倍频)，带内波动小于3dB；

线性失真：≤1%

零点漂移：≤满量程的0.1%

双路声压信号输出：差分，1倍和10倍；

输出信号：±18V差分信号

满量程线性失真：≤1%@1Hz；

零点漂移：0.1%hPa FS；

零点不确定性：满量程 0.2%；

零点校准：无需人工；

输出阻抗：2×150Ω,推荐载荷>10kΩ，容抗<100nF，感抗<10mH；

长期稳定性：<0.2dB，0.5小时后稳定，>1000h/dB（150℃干燥空气）

校准：具备自校准功能，自动消除大气压波动带来的零位漂移。

标定：有静电激励校验模组，校验灵敏度和幅频特性。外部输入±10V范围内的任意电压信号。

温度系数：0.1%/k

湿度影响：<0.1dB，100%RH；

振动灵敏度：≤0.1V/(m/s2)@1Hz，35dB SPL ref. 1 m/s²

抗振动能力：满足GJB150.16A-2009；

耐盐雾能力：GJB150.11A-2009；

磁场灵敏度：≤10dB SPL，50Hz,80A/m；

电磁兼容：满足GJB151B-2013

自噪声压(1Hz)：≤1mPa(0.01Hz-50Hz，14dB SPL,-80dB Pa2/Hz ref 1Pa)；

自噪电压(1Hz)： ≤20μV(10倍，-110dB/PSD)；

最高信噪比(1Hz)：132dB(300倍档)；

工作温度：-40℃～+75℃；

贮存温度：-55℃～+85℃；

工作湿度：99%无凝结；

工作电压：+2V～36V；

电源电压反接保护：具备；

工作电流：≤200mA@12V；

功    耗：≤2.5W；

防水接口：2k8芯LEMO插座，通过信号线连接26芯航插；

主体尺寸：长170mm×150mm×Ф76mm；

重    量：2.5kg；

颜    色：金属白；

防护等级：IP66

该传感器是真空薄膜腔式，具备反向校准线圈。

5 安装、接线

安装、接线见下图所示。高精度差压传感器的输出插座有8芯LEMO，通过信号线转换可与数采仪通过仪器自带的带有10芯1B的LEMO单键位插头和8芯2K的LEMO双键位插头的连接线连接，两头分别插入宽量程高精度差压传感器与数采仪的LEMO插座即可。图3  T形高精度差压传感器信号线连接状态
